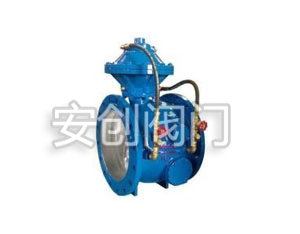

BFG7M43HR管力阀

发布日期：2016-01-06    点击数：



 管力阀是吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统安全。该阀是当前国内外结构新颖、性能良好、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水利、市政、环保等行业供排水系统。

型号说明

BFDG7M43HX    BFDG7H42X    LKDG741HX

技术参数

名称	公称通径(mm)	适用温度℃	适用介质	流阻系数	低工作压力(Mpa)
参数	DN150-DN2000	0-80	泥污、污水 油品、海水	0.3-1.1	≥0.1
名称	关阀时间(可调)	开阀时间(可调)	结构长度标准	法兰标准	泄漏量
参数	快关1-3秒 慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92



主要材料

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	丁腈橡胶	O型密封圈
	碳钢	碳钢	不锈铁
	不锈钢	不锈钢



BFDG7H43HR活塞式管力阀结构原理图



BFDG7M41HX膜片式管力阀结构原理图

主要尺寸



公称通径	D1	D2	L	Z-φd	重量（kg）
150	285	240	260	8-φ22	75
200	340	295	290	8-φ22	100
250	395	350	330	12-φ23	140
300	445	400	355	12-φ22	180
350	505	460	380	16-φ22	230
400	565	515	405	16-φ24	290
450	615	565	430	20-φ26	370
500	670	620	455	20-φ26	420
600	780	725	505	20-φ30	720
700	895	840	610	24-φ30	830
800	1015	950	660	24-φ33	1150
900	1115	1050	710	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	960	32-φ39	2460
1400	1675	1590	1110	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800

工作原理

1、开阀

     当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部，在水的压力下推动活塞上下带动小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。

2、关阀

     停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部，在水的压力下推动活塞带动小阀板缓慢关闭，Z终实现关闭。

主要特点

     1、管力阀结构；本阀门由阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。

     2、管力阀工作原理：管力阀在泥沙和杂物较多的一些情况下(如黄河水质，污水处理系统等)，阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊情况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚zhi造成事故。我公司自成立以来，一直致力于水泵出口控制阀的研制与生产，为能解决这些问题，我公司研发了管力阀。管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同情况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水利、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内性能良好、运行可靠的泵站新型控制设备。
