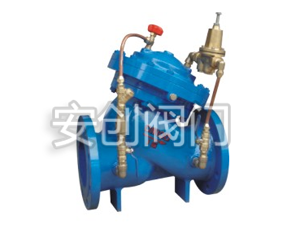

DY203型减压稳压逆止阀

发布日期：2016-01-06 点击数：

DY203X减压稳压逆止阀：

DY203X减压稳压逆止阀主要应用在自来水厂、高层建筑给排水的水泵系统当中，主要作用是防止水倒流、水锤、水击现象的智能型控制阀门，应用在项目、工况当中可能提高供水系统的可靠性。并将缓开、快闭、缓闭消除水锤的技术进行一体化实现。该阀门依靠本身的能量使出口压力保持稳定的设定值，即出品的压力不会因为进口的压力变化而变化，使始终保持稳定，并且阀门还配有过滤装置，确保阀门安装在管道当中能够通畅的使用，使阀门能够可靠的运行。

二、DY203X减压稳压逆止阀工作原理：

当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

三、DY203X减压稳压逆止阀结构特点：

1、能够有效的防止管道当中由于抖动或者震动水锤的产生，能够将缓开、缓闭、快闭通过调节实行一体化，防止开泵、停泵产生水锤管道及水泵的损害。

2、阀门操作方便，可配备电磁阀或者自力式进行操作，阀门可以通过水泵的开启或者关闭进行自动控制，我们只需要调节阀门的导阀开启对阀门进行控制。

3、本产品采用全通道、流线型设计。使应用在项目当中水力损失少、节能效果显著。

四、DY203X减压稳压逆止阀试验参数：

公称压(Mpa)	壳体试验压力(Mpa)	密封试验压力(Mpa)	调压范围(Mpa)	缓闭时间(S)	低动作压力(Mpa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

五、DY203X减压稳压逆止阀主要零件材料表：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物橡胶
调节阀球阀	铜合金
过滤器	不锈钢

六、DY203X减压稳压逆止阀规格尺寸(仅供参考)：

DN	L	H	D mm			D1 mm			b mm			D2 mm			n-Φd
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	845	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60
