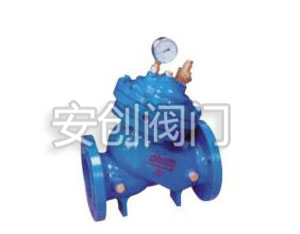

DY30BX缓开快闭止回阀

发布日期：2016-01-06    点击数：

DY30BX缓开快闭止回阀的介绍：

　　DY30BX缓开快闭止回阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。

　　该阀缓慢开启，防止电流冲击及官网中压力冲击;快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。

　　DY30BX缓开快闭止回阀的结构特点：

　　缓开快闭止回阀采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量大，压力损失小，启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便。

　　DY30BX缓开快闭止回阀的工作原理：

　　缓开快闭止回阀安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进入中腔，使阀门速度打开，停止运行，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运动，快速或缓慢关闭阀门，防止介质倒流。

　　DY30BX缓开快闭止回阀的注意事项：

　　1、 系统运行前应检查主阀上导阀、配管、管件是否严密完整无损

　　2、导阀及配管上的控制阀动作是否正常

　　3、系统运行一段时间后要进行管路维护

　　DY30BX缓开快闭止回阀的调节方法：

　　1、打开截止阀

　　2、启泵观察阀门进口压力是否正常

　　3、停泵观察水锤是否过大，水泵是否倒转

　　4、如水锤过大则适当关小截止阀

　　5、如水泵倒转则适当开大截止阀



【DY30BX缓开快闭止回阀主要零件材料】

材料
阀体	HT200  QT450
阀瓣	HT200  QT450
阀盖	QT450 HT200
阀杆	2Cr13
隔膜	腈纶帘线衬丁晴胶



【DY30BX缓开快闭止回阀性能参数】

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
DY30BX缓开快闭止回阀	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

【DY30BX缓开快闭止回阀外形和连接尺寸】

公称通径DN(mm)	尺寸（mm)
	L
50	203
65	216
80	241
100	292
125	330
150	356
200	457
250	533
300	610
350	686
400	762
450	864
500	914
600	1067
700	1300
800	1450
