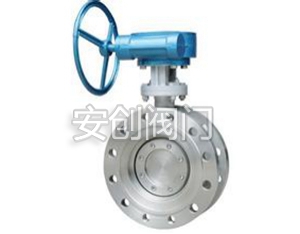

双向密封蝶阀

发布日期：2015-11-07    点击数：

型号：D342H

口径： DN25～DN300

压力： 0.6～2.5MPa

连接方式：法兰、对夹、对焊

材质：铸铁、铸钢、不锈钢等

驱动方式：手动、气动、电动等

双向蝶阀产品介绍：

双偏心双向金属密封蝶阀系列是阀门供应网公司引进了国内外先

进的蝶阀制造技术，通过用户需求调研开发的蝶阀新产品。该阀结构合理，密封严密可靠、流阻小、压差低、驱动灵活省力，使用寿命倍增。符合GB12238-2008《法兰和对夹连接蝶阀》和JB/T8527-1997《金属密封蝶阀》标准，并参照美国ANSI/AWWAC504标准，采用CAD软件辅助设计。双偏心，即轴向偏心，阀轴中线不在阀板密封面上；径向偏心：阀轴中线不在阀门通道的中线上，阀板采用双平板桁架式多流道结构，在流速较高时，各流道水流能够互相制衡，避免阀板出现颤抖现象，确保阀门的稳固性。特殊的设计，特殊的几何结构，使阀板具有越关越紧的功能，当打开阀门时，只要阀轴稍微旋转，阀板即全部脱离阀座，减少了摩擦力，使开启力矩呈现小、佳状态，密封严实可靠，经久耐用。

双向蝶阀应用范围：

双偏心双向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

双向蝶阀结构特点：

1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。

2、操作扭矩较小，转90度启闭，轻便迅速。

3、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好，双向密封对水流无方向要求。

4、密封可靠，启闭寿命达数25000次以上。

5、阀板采用符合流体力学性能的双平板桁架式多流道设计。

双向蝶阀标准规范：

设计制造标准：GB/T 12238-2008、JB/T8527-1997

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008
