插板式卸灰阀

发布日期：2015-10-29    点击数：

型号：DXF

连接形式：法兰

主体材料：碳钢

公称通径：100-2000

适用介质：物料、颗粒

密封形式：硬密封

外形：中型

流动方向：单向

驱动方式：手动、气动、电动

可以根据实际场合定做

产品说明

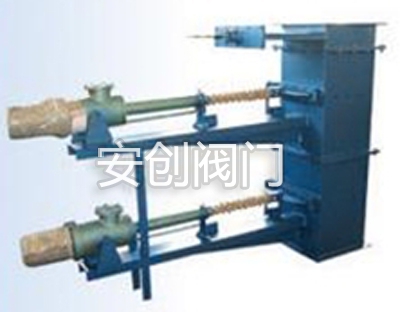

插板式卸灰阀

特点：

采用电液推杆作为动力源，使卸灰器动作灵敏、运动平稳、行程控制准确，可带负荷启动，并能有效缓冲外来冲击力，且具有超负荷保护能力。电液推杆体积小，不漏油，便于安装、维修。在恶劣工作环境下，亦能不吸尘、不进水、内部不锈蚀，使用寿命长，不需要任何附属设备，基本克服了以往电动推杆工作不可靠和气动推杆设备复杂等问题。双层卸灰器结构新颖，运动准确可靠，充分考虑了有效的密封结构及检修、维护的方便。该卸灰器配置有行程形状，可以上下交替卸灰以保证系统气体压力。在事故状态下，该卸灰器还手动操作。

安装注意事项:

1、在电液动插板阀安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3、电液动插板阀安装时应采用整体就位安装，不能闸框、闸板分体安装，防止闸框变形。

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

5、电液动插板阀出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。

6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。

订货须知

一、订货前，应先了解本产品技术参数、安装尺寸、转速及使用范围等择优选用配套，以免造成不必要的损失。

二、说明书中技术参数、安装尺寸及转速是我厂通用的标准，如用户单位需特殊要求，我厂可按需方要求设计生产、供货。

三、说明书中星形缷料装置壳体是标准铸铁，还可以生产铸不锈钢、铸铝、铸铜、焊接壳体等。

四、产品配用电机以Y系列为标准，我厂还可以配用防爆电机，调速电机，变频电机
