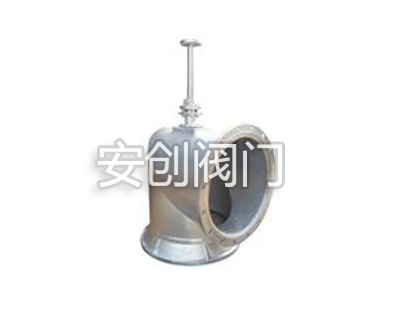

配水闸阀

发布日期：2015-10-29    点击数：

型号：PZ

连接形式：法兰

主体材料：碳钢,不锈钢

公称通径：100-3500

适用介质：水

密封形式：软密封

外形：中型

流动方向：单向

驱动方式：手动,涡轮,手电两用

可以根据实际工作场合定做

配水闸阀 闸门





配水闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整　体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。

有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀具有以下优点：

流体阻力小 , 密封面受介质的忡刷和侵蚀小。

开闭较省力。

介质流向不受限制 , 不扰流、不降低压力。

形体简单 , 结构长度短，制造工艺性好，适用范围广。

闸阀的缺点如下：

密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀的安装与维护应注意以下事项：

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 。

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 。

带传动机构的闸阀，按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月zhi少润滑一次。



安装：



1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免曰 晒雨淋。阀门部件应避免沾染油脂。防止橡胶老化变质。

2、在藻注井壁时，予留短管孔和支承闸阀的横钢孔，泵房地 面予留操纵台基础孔。

3、连接闸阀和短管的法兰(中间加橡胶垫)把短管穿入予留孔 中，借闸阀的外露闸杆找好垂直度，固定支撑槽钢。

4、操纵台就位后，按本说明书要求尺寸提升丝杆。

5、核对阀杆zhi丝杆间的连接杆长度，装上连接杆，再校对一 下垂直度，把操纵台和短管固定。

6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
